Воздушное охлаждение газа

Аппарат воздушного охлаждения – теплообменный аппарат блочно-модульного типа, предназначенный для охлаждения теплоносителя. Охлаждаемый технологический продукт движется внутри биметаллических оребренных труб, передавая через их стенки теплоту охлаждающему агенту. В качестве охлаждающего агента используется атмосферный воздух.

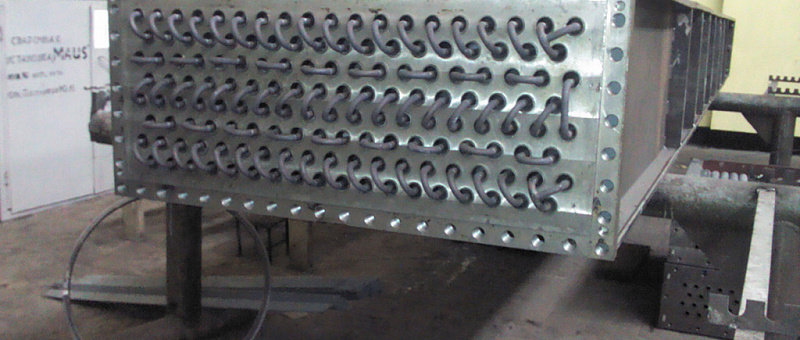

Конструкция аппарата воздушного охлаждения состоит из модуля металлоконструкции, на котором устанавливаются электродвигатели с вентиляторами, для подачи охлаждающего агента в теплообменную секцию (модуль секции). В секции имеются оребренные трубки, в которых движется технологических продукт.
Процесс изготовления соответствует следующим нормативным документам:

ГОСТ Р ИСО 13706-2006 Аппараты с воздушным охлаждением. Общие технические требования.
СП 16.13330.2017 «Свод правил. Стальные конструкции. Актуализированная редакция».
СП 20.13330.2016 «Свод правил. Нагрузки и воздействия. Актуализированная редакция».
СНиП II-7-81 Строительство в сейсмических районах.
Аппарат воздушного охлаждения выпускается в соответствии с ГОСТ Р51364-99;
ГОСТ Р ИСО 13706-2006

Наименование параметра	Значения параметров
Давление рабочее, МПа	0,6 … 6,3
Температура рабочей среды,°С	-40…300
Число рядов труб в секции	4, 6, 8
Число ходов по трубам	1, 2, 3, 4, 6, 8
Количество труб	82, 94, 123, 141, 164, 188
Длина теплообменных труб, м	1,5; 3
Коэффициент оребрения	9; 20
Поверхность теплообмена, м2	105-775
Диаметр колеса вентилятора, м	0,8
Мощность тихоходного электродвигателя, кВт	3
Количество электродвигателей, шт	1, 2
Масса, кг	1160-4130
Материальное исполнение	Б1; Б2; Б2.1; Б3; Б3.1; Б4;Б4.1; Б5; Б5.1.
